Familia de carros de combate M1 Abrams – Parte de 2 de 2

Hola a todos,   os dejo el enlace de la primera parte y seguimos con la segunda….



La generación A2 (1992-hoy)

La generación A2 compone solo alrededor de un 25% del parque total de Abrams a disposición de EEUU. Esta generación es la “favorita” de las fuerzas armadas de EEUU, es la que tiene prioridad a la hora de recibir nuevas mejoras y se distingue principalmente por mejores subsistemas sobre todo en la capacidad de mando y control.

A primera vista la generación A2 se distingue de la A1 por la existencia del visor de comandante CITV colocado en frente del soldado cargador. En la siguiente imagen lo vemos en una maqueta de la versión inicial de M1A2

  y en la siguiente imagen lo vemos marcado en los M1A2 actuales ya que las versiones de la década de los 90 a día de hoy ya no se ven.

Veamos ahora que versiones existen…

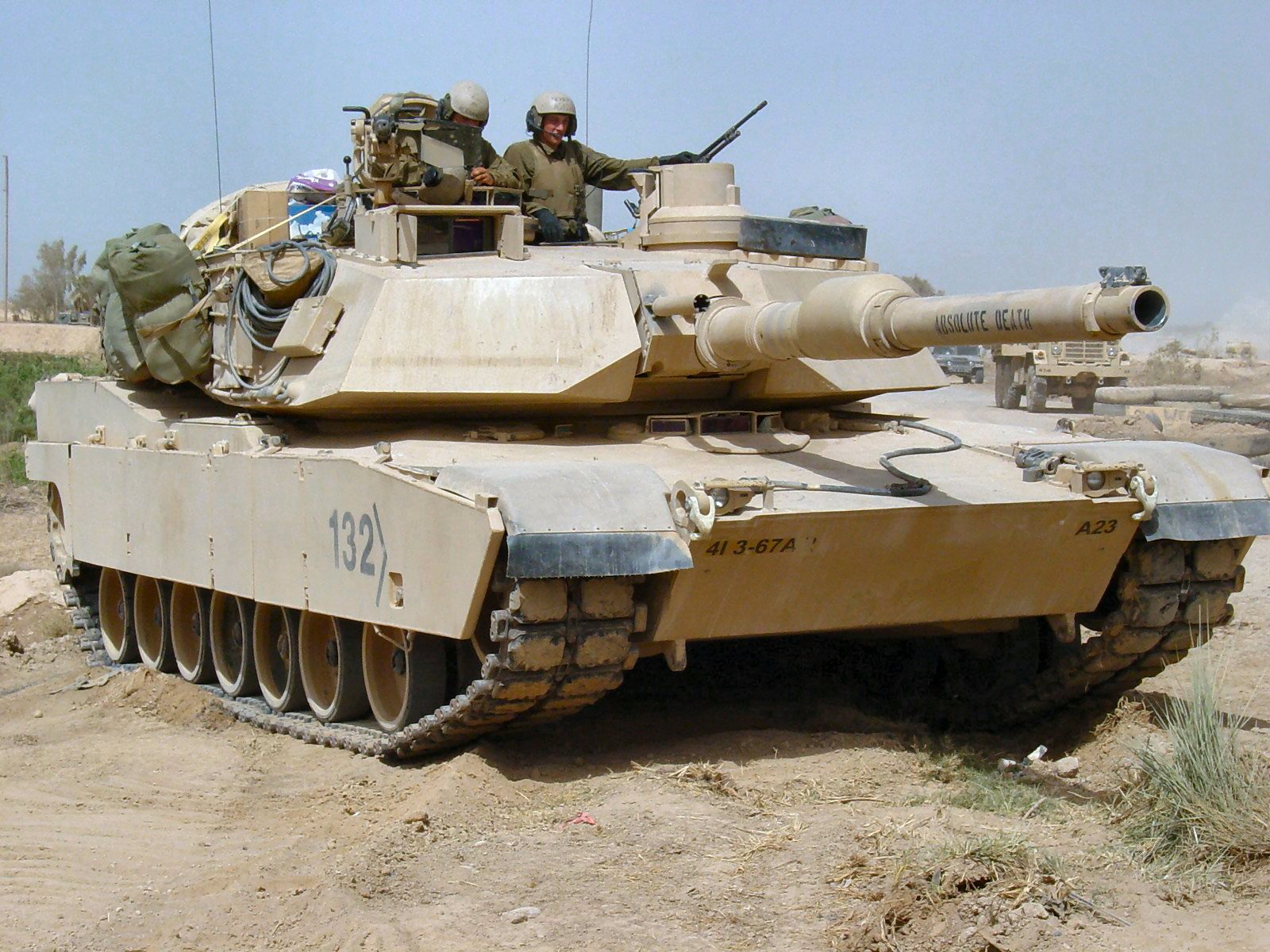

* M1A2 de 1992

Mando y control: Introducción del visor de comandante CITV (Commanders Independent Thermal Viewer) con visor termal propio, nueva escotilla con 8 periscopios en vez de 6.

Potencia de fuego: Munición total de 42 proyectiles en vez de 40, todo lo demás igual a la generación M1A1

Protección: Nuevo blindaje de uranio de 2a generación al igual que M1A1HA+.

Movilidad: Turbina de gas AGT-1500

Era la serie de M1 Abrams bastante criticados por su falta de un visor para comandante, con esta generación no solo se rectifica dicha deficiencia sino que se ponen en cabeza a nivel mundial ya que este carro es el primero en usar un visor termal para el comandante mientras que los demás carros ni tenían visión nocturna para el comandante y si la tenían estaba basada en amplificador de luz.

Según pruebas americanas el uso de un visor de comandante mejoraba la detección de blancos en un 45% y el tiempo de detección hasta la apertura de fuego sobre el blanco en un 70%.

Dejando aparte el visor de comandante y sus capacidades añadidas estos carros son en todo lo demás iguales al M1A1HA+ que era por entonces la mejor versión de la generación M1A1.

* M1A2 con TUSK-I del 2007

Mando y control: Visor termal de 2a gen para la ametralladora pesada

Potencia de fuego: Escudo y visor termal de 2a gen para la ametralladora media del cargador, ametralladora pesada adicional sobre el cañón

Protección: Blindaje reactivo de 1a generación ARAT-I para el lateral completo de la barcaza, blindaje anti-minas en forma de V para la barcaza (Reduce el espacio por 20cm), asiento anti-minas para el conductor, blindaje de rejilla para el trasero de la barcaza pero que luego fue quitado

Movilidad: Visor termal para el conductor

Otros: Teléfono en la parte de atrás de la barcaza para mejor cooperación con la infantería acompañante

Esta versión en si no existe la única diferencia es que lleva el equipo TUSK-I (Tank Urban Survival Kit = Paquete de superviviencia urbana para carros) debido a las bajas recibidas durante la ocupación de Irak.

Este esta pensado para las versiones M1A1 y M1A2 y se enfoca principalmente en una mejora de la protección total del carro, mejores visores y un uso más efectivo de las ametralladoras.

También aviso que parte de distintos elementos de este equipo han pasado a formar  parte fija de versiones posteriores de Abrams.

* M1A2 SEP (= System Enhanced Package = Paquete de sistema mejorado) del 2000

Mando y control: Visor termal de 2a generación para el comandante, sistema de combate en red FBCB2, por motivos de espacio se pierde la capacidad de usar la ametralladora pesada desde dentro

Potencia de fuego: Visor termal de 2a generación para el artillero

Protección: Nuevo blindaje de uranio de 3a generación

Movilidad: Opción para instalar un APU o baterías adicionales, con esta opción se sacrifica sin embargo un tanque de combustible y por lo tanto se pasa de 1911 a 1680 litros.

Otros: Inclusión de aire acondicionado para tripulación y electrónica

Esta versión es la primera de alta tecnología del ejercito estadounidense ya que emplea el sistema de combate en red y aparte de eso mejora todos los demás parámetros.

* M1A2 SEPv2 del 2007

Mando y control: Torreta (CROWS) de control remota con visor termal para la ametralladora pesada

Potencia de fuego: Escudo para la ametralladora media del cargador

Protección: Igual a la versión anterior

Movilidad: Igual a la versión anterior

Otros: Teléfono en la parte de atrás de la barcaza para mejor cooperación con la infantería acompañante

Esta versión tiene dos enfoques principales: Primero un uso más efectivo de las ametralladoras del comandante y cargador, segundo se cambia toda la electrónica interna por componentes más modernos y de arquitectura abierta no solo para mejorar dichos sistemas sino también la capacidad de combate en red.

* M1A2 SEPv2 con TUSK-II del 2017

Mando y control: Cambio de torreta por una manual y con blindaje de cristal para mantener una mayor seguridad y conciencia situacional

Potencia de fuego: Igual a TUSK-I

Protección: Blindaje reactivo de 1a generación ARAT-II para el lateral completo de la barcaza y el lateral de la torre, por lo demás igual a TUSK-I

Movilidad: Cámara marcha atrás para el conductor, por lo demás igual a TUSK-I

El equipo TUSK-II destaca principalmente por la colocación de nuevos ladrillos reactivos ARAT-II, los cuales destacan en la barcaza por ser dos ladrillos reactivos el uno detrás del otro y por lo tanto tenemos en teoría una protección contra cargas huecas en tándem.

El lateral de la torre tiene ahora también blindaje reactivo pero a diferencia de la barcaza el ladrillo es singular o sea que detrás de este no hay otro sino la propia pared de la torre.

* M1A2C (Antes denominado SEPv3) del 2020

Mando y control: Nueva torreta (CROWS) de control remoto y de bajo perfil con visor termal para la ametralladora pesada

Potencia de fuego: Sistema para programar munición inteligente

Protección: Blindaje NGAP  (= Next Generation Armor Package = Paquete de blindaje de próxima generación)para torre y barcaza, perturbador electrónico contra IEDs,

Movilidad: APU bajo blindaje,

Otros: Generador adicional de electricidad, mejora general en la electrónica interna del carro no solo para el combate en red sino también para mejorar el mantenimiento

Esta versión ya empezó con las pruebas en el 2017 por parte del US Army y se espera que para el 2020 entré en servicio general. Por lo demás esta versión ofrece una mejora general en todos los aspectos del carro. Con los datos hay aun que tener algo de cuidado porque aun queda por ver que subsistemas exactamente han sido introducidos y cuales no.

Los Abrams extranjeros (1994-hoy)

Con los Abrams extranjeros ocurre lo mismo con los del ejercito de EEUU o sea que se exporta tanto la generación A1 como la A2 y las diferencias radican principalmente el blindaje y asumo que la electrónica interna relativo con el sistema de combate en red, ya que estos sistemas suelen ser distintos dependiendo del ejercito. El último cliente extranjero en adquirir el M1 Abrams es Taiwán pero la versión especifica aun esta en desarrollo.

Fijémonos ahora en cada uno con más detalle…

* M1A1 de 1985 para Egipto a partir de 1994

Mando y control: Ametralladora pesada para el comandante, capacidad de tiro propio, acceso al visor del artillero, carece de visor de comandante

Potencia de fuego: Cañón de 120mm M256 de ánima lisa, visor termal, sistema de tiro de vanguardia para los estándares de los 80

Protección: Torre larga con un 30% de espacio adicional para blindaje nERA, inclusión de un sistema de protección NBC

Movilidad: Turbina de gas AGT-1500

Egipto fue la primera nación que compró este carro para luego producir el 35% de los componentes por la propia industria mientras que el resto es producido y enviado por EEUU.

Durante el 2002 se comenta que General Dynamics recibió un encargo para mejorar la industria de Egipto pero no queda claro si desde entonces pueden producir los carros enteramente por si mismos o no.

Según las fuentes los carros son exactos a los americanos con la única diferencia que carecen del blindaje de uranio, por lo tanto asumo de que se tratan M1A1 de 1985.

* M1A1 AIM para Australia a partir del 2006

Mando y control: Ametralladora pesada con visor termal para el comandante, capacidad de tiro propio, acceso al visor del artillero, carece de visor de comandante, sistema de combate en red FBCB2

Potencia de fuego: Cañón de 120mm M256 de ánima lisa, visor termal de 2a generación

Protección: Torre larga con un 30% de espacio adicional para blindaje nERA, inclusión de un sistema de protección NBC

Movilidad: Turbina de gas AGT-1500

Otros: Teléfono en la parte de atrás de la barcaza para mejor cooperación con la infantería acompañante

Estos Abrams fueron comprados por Australia a EEUU y son carros de segunda mano. Según las fuentes son carros que han pasado por el programa AIM (= Abrams Integrated Managment = Abrams manejo integrado) al igual que los carros americanos más tarde a partir del 2010.

Una peculiaridad es que estos carros carecen del blindaje de uranio y no se menciona ningún blindaje de reemplazo al respecto. Basándonos en lo que sabemos se puede decir que los Abrams australianos son mejores que los M1A1 egipcios con respecto a la electrónica pero algo inferior en total a un M1A1 AIMv1 americano debido a un blindaje inferior.

* M1A1M para Irak a partir del 2010

Mando y control: Ametralladora pesada para el comandante, capacidad de tiro propio, acceso al visor del artillero, carece de visor de comandante

Potencia de fuego: Cañón de 120mm M256 de ánima lisa, visor termal 1a gen, sistema de tiro de vanguardia para los estándares de los 80

Protección: Torre larga con un 30% de espacio adicional para blindaje nERA, inclusión de un sistema de protección NBC

Movilidad: Turbina de gas AGT-1500

La información de esta versión es bastante escasa y al parecer solo existe en Irak. Teniendo en mente la fecha de adquisición deberían ser carros que han pasado por el programa AIM sin embargo fueron degradados ya que a propósito un visor termal de 1a generación en vez de 2a y les han quitado el blindaje de uranio sin reemplazarlo. En resumen esta versión es en capacidades igual a la de Egipto.

* M1A1SA (SA = Situational Awareness) para Marruecos a partir del 2016

Mando y control: Ametralladora pesada con visor termal para el comandante, capacidad de tiro propio, acceso al visor del artillero, carece de visor de comandante, sistema de combate en red FBCB2

Potencia de fuego: Cañón de 120mm M256 de ánima lisa, visor termal 2a gen

Protección: Reemplazo del blindaje de uranio por uno de “exportación”

Movilidad: Turbina de gas AGT-1500, visor para conductor mejorado

Otros: Teléfono en la parte de atrás de la barcaza para mejor cooperación con la infantería acompañante

Esta versión es equivalente a la versión AIMv2 de EEUU con la única diferencia en que el blindaje de uranio 3a generación ha sido reemplazado por uno de “exportación”.

Como solo sabemos que este blindaje reemplaza el de uranio hay que asumir que en el peor de los casos el blindaje debería estar a la altura de uno de 1a generación usado en el M1A1HA y en el mejor de los casos a la altura de uno de 3a generación como el M1A1 AIMv2 de EEUU.

Fuese como fuese queda claro que los marroquíes tienen el M1A1 de exportación más potente de todos siendo igual o solo un poco peor que el mejor M1A1 de EEUU.

***********************

Fijémonos ahora en la generación A2 de exportación…

* M1A2 para Kuwait a partir de 1994

Mando y control: Introducción del visor de comandante CITV (Commanders Independent Thermal Viewer) con visor termal propio, nueva escotilla con 8 periscopios en vez de 6.

Potencia de fuego: Munición total de 42 proyectiles en vez de 40, todo lo demás igual a la generación M1A1

Protección: Nuevo blindaje de uranio de 2a generación al igual que M1A1HA+.

Movilidad: Turbina de gas AGT-1500

Esta versión es exactamente igual a la de EEUU y de momento se esta trabajando en una versión mejorada y a medida que esta basada en la M1A2C (Antes SEPv3) actualmente la más moderna de EEUU.

* M1A2S para Saudi Arabía a partir del 2014

Mando y control: Visor termal de 2a generación para el comandante, sistema de combate en red saudí, por motivos de espacio se pierde la capacidad de usar la ametralladora pesada desde dentro

Potencia de fuego: Visor termal de 2a generación para el artillero

Protección: Nuevo blindaje de uranio de 3a generación

Movilidad: Opción para instalar un APU o baterías adicionales, con esta opción se sacrifica sin embargo un tanque de combustible y por lo tanto se pasa de 1911 a 1680 litros.

Otros: Inclusión de aire acondicionado para tripulación y electrónica

Esta versión es la primera de alta tecnología del ejercito estadounidense ya que emplea el sistema de combate en red y aparte de eso mejora todos los demás parámetros.

Arabia Saudí ya adquirió el M1A2 en 1994 al igual que Kuwait y para el 2014 empezó a recibir esta versión mejorada. La información es escasa y de momento solo se habla de que los carros pasaron por un proceso de reacondicionamiento similar al AIM para luego recibir las mejoras que al parecer están basadas en el M1A2 SEP pero con la diferencia en que en materia de navegación y comunicación son sistemas saudíes.

Los carros especializados basados en la barcaza
de M1 Abrams (1980-hoy)

Finalmente le toca ahora el turno a los carros especializados sobre la barcaza de M1 Abrams, sobre esta generación destaca que pese a diseños bastante prometedores varios no pasan del estado de prototipo.

* M1 Panther II de alrededor de mediados de la década de los 90

Este carro existe en números muy limitados (¡Al parecer solo 6!) y esta pensado para limpiar el campo o trayecto de minas usando esos rodillos u otros sistemas disponibles y puede limpiar un campo de minas de 5000m² en una hora. Por lo demás destaca en que puede ser usado por control remoto hasta una distancia de 800m.

* M1150 ABV (= Assault Breacher Vehicle = Vehículo de asalto y ruptura) del 2010

Dicho de una forma muy simple esta es la versión bestia de un desminador, mientras que el primero esta pensado más bien para ser usado en tareas humanitarias y sin contacto enemigo, este carro hace lo mismo y más pero bajo fuego enemigo.

La idea de este tipo de vehículos es abrirle el paso a una unidad de combate a través de un campo de minas y eso bajo fuego enemigo. Es un vehículo vital para superar zonas defensivas del enemigo.

* M104 Wolverine de 1997

Este carro es un diseño bastante reciente y esta basado en la fusión de una barcaza de M1 Abrams  con un sistema de puentes alemán denominado “Leguan”.

Esta pensado para reemplazar el sistema equivalente anterior M60AVLB por motivos de desgaste, incapacidad para mantener el ritmo del Abrams y sobre todo por el incremento de peso que ha ocurrido con cada versión de Abrams con el resultado de que el uso de dicho puente era un asunto arriesgado.

* M1074 JAB (= Joint Assault Bridge = Lanzapuentes conjunto) del 2014

A diferencia del anterior este lanzapuentes es un diseño de menor coste, desarrollado en cooperación con Italia e Israel y pensado para reemplazar tanto al M60AVLB y M104 Wolverine.

* Prototipo M1 Grizzly del 2000

Este carro es la versión zapador y su trabajo consiste en realizar trabajos sobre el terreno como llenar fosos anticarro, crear trincheras y barrer otros obstáculos sobre el campo de batalla y también tiene una cierta capacidad para quitas minas. Sin embargo no pasó de la fase de prototipo por motivos de presupuesto.

* Prototipo RV90 de 1990

Este carro habría sido la versión de recuperación del Abrams sin embargo no paso de la fase de prototipo porque perdió en las pruebas contra el M88A2 Hercules, un carro de recuperación modernizado basado en la barcaza del M60 el cual sin embargo ya no convence del todo a la hora de recuperar las versiones más pesadas del Abrams en terrenos suboptimales.

* Prototipo M1 AGDS (Air Ground Defense System = Sistema de defensa aire-tierra) de 1980

Gracias a nuestros comentadores AlbyCoq y Dalfader me he enterado que sobre este prototipo de carro antiaéreo existió otra propuesta de diseño en el cual el armamento era al parecer el mismo pero estaban colocados sobre la torre de forma distinta.

En la siguientes fotos vemos ambas propuestas.

Este carro antiaéreo ni llegó a la fase de prototipo y habría estado basado en un sistema mixto con cañones y misiles, dicho de otra forma habría sido el equivalente americano del 2K22 Tunguska.

Por desgracia se decidieron en contra de este proyecto y prosiguieron con las suboptimales capacidades antiaéreas de la US Army y confiando en que la US Air Force mantenga el cielo seguro sobre las propias unidades blindadas.

*************************

Aquí hemos llegado al final de este artículo y hemos tratado la familia entera de este carro con las características principales de cada versión. De momento eso es todo lo que sabemos y seguiré actualizando este artículo según vaya saliendo información nueva.

Espero que estos dos artículos sean útiles para entender más a fondo esta familia de carros.

Un saludo
